明明保护板上电正常，电压电流也能采到，为什么上位机就是读不到数据，或者偶尔掉线、报码乱跳? 在电池系统里，BMS保护板“会不会说话、说得对不对、说得稳不稳”，直接决定整套电池能否正常集成。通讯测试不是“连上就行”，而是要把物理层、协议层、数据层、异常场景都过一遍：你得确认线没问题、波形对、帧格式对、频率对、异常时的表现也对。
一、先明确：BMS通讯测试到底在测什么?
很多人把通讯测试理解成“能不能读到电压”。但真正完整的通讯测试至少要覆盖四个层面：
物理层是否可靠：线序、供电地线、屏蔽、终端电阻、共模干扰、波形幅度与边沿是否正常。
链路层是否稳定：是否能持续收发、是否会丢帧、是否出现总线错误、重传、仲裁异常。
协议与报文是否正确：ID、帧类型、周期、长度、校验、握手流程、心跳机制、版本号与设备地址。
数据语义是否一致：同一字段的单位、缩放倍数、符号位、温度偏移、SOC算法输出范围、告警位定义是否与上位机一致。
一句话：测的不只是“通”，而是“通得对、通得稳、异常时也可控”。
二、常见通讯接口与“必查点”
BMS保护板常见对外通讯包括 CAN、UART/TTL、RS485、I²C/SMBus(偏电量计/电芯采集链路)、以及部分场景的蓝牙/4G等扩展模块。不同接口的坑点不一样。
1)CAN(最常见)
必查点：
波特率是否一致(常见250k/500k/1M等)
终端电阻是否正确(通常总线两端各120Ω)
CANH/CANL是否接反、地是否可靠
总线长度与分支过长导致反射、波形畸变
报文ID、周期、字节序(小端/大端)与缩放是否一致
典型症状：能收到但错误帧多、数据偶尔跳变、设备一多就掉线、温度/电流数值离谱。
2)UART(串口，TTL或RS232/转接)
必查点：
电平类型别搞错(TTL 3.3V/5V 与 RS232电平差很大)
波特率、校验位、停止位、数据位一致
帧头帧尾、长度字段、校验(CRC/和校验)
地线共地(串口不共地极易“能发不能收”)
典型症状：乱码、丢包、偶发校验错误、长线通讯不稳定。
3)RS485(远距离、抗干扰)
必查点：
A/B是否接反(不同厂家标注会反着来)
终端电阻与偏置电阻是否合理
半双工方向控制是否正确(DE/RE时序)
多机地址冲突、总线拓扑是否规范
典型症状：近距离可用，拉远就不行;多节点时串扰;偶发“整段都听不见”。
4)I²C/SMBus(更多是板内或近距离)
必查点：
上拉电阻大小与线长是否匹配
时钟频率与器件支持范围
地址冲突与时序容限
典型症状：读写间歇性失败、某些温度点/振动下更容易挂。
三、测试前准备：把“低级错误”先清掉
确认协议文档与版本
同一块保护板可能有多个固件版本，报文ID、字段定义、缩放倍数会变。先把“BMS协议表、固件版本号、上位机版本”对应起来。
确认供电与接地
通讯问题里，“地不稳”占比非常高。尤其车载/工控环境，地回路、共模干扰会让波形看着像“偶发抽风”。
确认线束与端接
CAN的终端电阻、485的偏置、串口的共地和电平匹配，这些属于一眼看不出来、但一错就全错的地方。
四、推荐的测试工具组合
不追求花哨，能把问题定位出来才重要：
CAN分析仪/USB-CAN：看ID、周期、数据变化、错误计数，必要时能主动发帧模拟主机。
串口助手/协议调试工具：记录收发日志、校验、自动脚本发送。
示波器(或逻辑分析仪)：当你怀疑是电气层/干扰/反射，示波器比“猜”靠谱得多。
万用表：测终端电阻、线序、供电压降，很多硬件问题靠它最快。

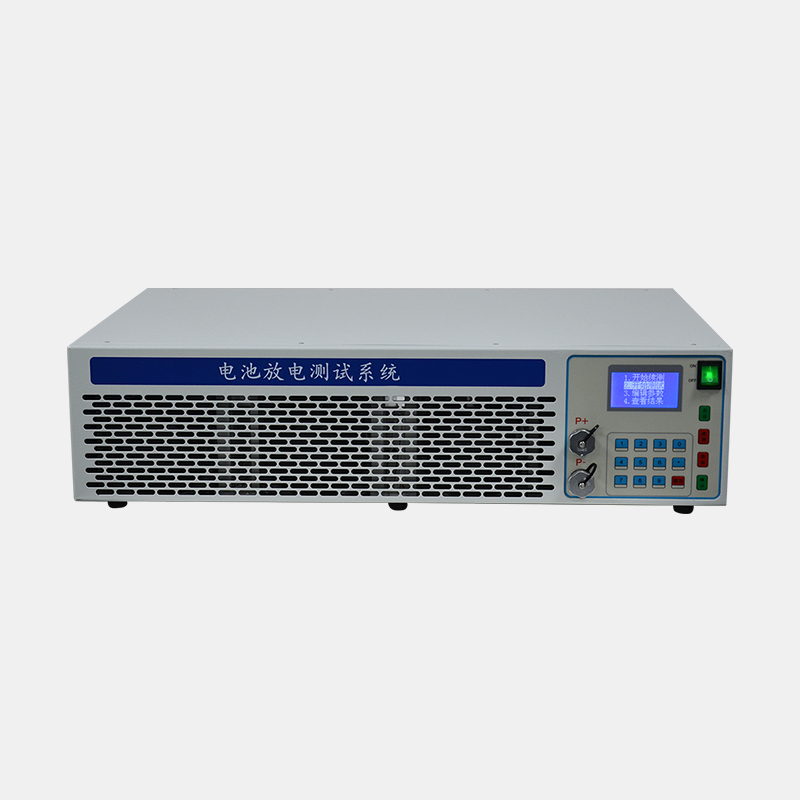

可编程电源/电子负载：制造充放电、电流阶跃、欠压过压等场景，验证通讯在动态工况下是否稳定。
五、BMS保护板通讯测试流程
1)连通性与基础参数确认
上电后是否能收到“心跳帧/版本帧/基本状态帧”
波特率、校验、地址是否一致
上位机能否持续读取 5~10 分钟无掉线(先测稳定性再测功能)
2)报文完整性检查
重点看三类帧：
状态类：总压、单体电压、总流、温度、SOC、SOH
告警类：过压/欠压/过流/过温/短路/绝缘等位标志是否合理
控制类：允许充电/放电、均衡开关、继电器/MOS状态反馈
检查要点：
周期是否符合预期(比如100ms/500ms/1s)
字节序是否一致(很多“电流变成几千A”就是端序或缩放错)
字段是否越界(温度出现200℃、单体0V等)
3)动态工况测试(最容易暴露问题)
用电源/负载制造变化：
电流阶跃(小到大、充到放切换)
温度变化(至少模拟传感器变化或加热片)
单体电压差变化(或用模拟信号/采样板测试模式)
观察：
数据刷新是否跟得上
是否出现丢帧、延迟骤增
是否触发异常保护后“报文还能持续正常输出”(很多系统一保护就沉默，这对整车/整机不友好)
4)异常与边界场景(交付前必须测)
通讯线瞬断/短接(CANH/CANL，485 A/B)
总线冲突(多设备同ID/同地址)
上位机重启/掉电再上线，BMS是否能自动恢复通讯
保护动作触发(过流/过压/过温)，告警位是否及时且可恢复逻辑正确
5)兼容性与回归
同一套上位机/整机，换不同批次保护板或不同线束长度，做最小回归：
是否仍能稳定识别
数据是否一致
关键帧是否缺失
六、抓包与排障思路：把问题“按层拆开”
遇到通讯异常，不建议凭感觉改参数，按层拆开更快：
1)先看物理层：波形和端接
CAN错误帧多：先查终端电阻、线长分支、屏蔽接地
串口乱码：先查电平类型、波特率、地线
485偶发：先查A/B标注、偏置与终端、方向控制
2)再看协议层：帧格式与流程
能收到但解析全错：多半是协议版本不对、端序不对、缩放不对
只能收到一部分帧：可能是过滤规则、ID冲突、上位机订阅不全
上电后要“先握手才发数据”：漏了初始化流程就会一直“静默”
3)最后看系统层：负载与资源
轻载稳定、重载掉线：可能是MCU/安卓主板资源紧张、任务优先级不当、缓冲区溢出
某个动作(比如均衡/继电器切换)时掉线：可能是电磁干扰、地弹、电源瞬态导致通讯模块复位
排障时建议把时间戳加进日志：掉线发生在什么工况、什么电流、什么动作瞬间，比“偶尔不行”更有用。
七、交付与验收建议：把“可复现”写进测试记录
测试环境说明：线长、端接方式、供电、电源/负载型号、温度条件
协议版本与固件版本：避免后续版本变更扯皮
关键帧清单与周期要求：哪些帧必须有、多久发一次、异常时是否仍要发
抓包文件与日志：至少包含稳定运行10分钟、动态工况、异常场景三类记录
问题闭环：发现过哪些问题、怎么改、改后如何回归验证
BMS保护板通讯测试做得扎实，系统集成会省很多返工：你不仅要验证“能连上”，更要验证“长期稳定、数据一致、异常可控”。按“先物理层、再协议层、最后系统层”的思路走，配合抓包与动态工况，很大概率能把问题定位到具体环节，而不是在参数里反复碰运气。
